SECS Packet Logger


SECS Packet Logger(Monitor) とは？

SECS Packet Logger (Monitor)は、

Windows(R)版 の半導体装置間通信プロトコル(SECS(HSMS)) の通信パケットをロギング(モニター/キャプチャー）するソフトウェアです。
簡単に通信ログを採取することができます。

  • 半導体SECS(HSMS)通信のデバッグにお困りではありませんか？
  • 出荷したソフトの通信を確認したい？

SECS Packet Logger(Monitor)は、SECS(HSMS)のデータ確認をお手伝いいたします。
※英語版Windowsでも、動作します。(画面が英語表示に自動で切り替わります。)
※SECS-Iに関する対応は、「SECS Serial Logger(Monitor)」 をご利用ください。


SECS Packet Logger スクリーンショット

SECS Packet Loggerのメイン画面です。この画面からロギング（キャプチャー）を開始します。
ロギング（キャプチャー）中の画面です。
ロギング（キャプチャー）中の画面です。現在ロギング中のメッセージがリアルタイムで表示されます。また、各メッセージの詳細を確認したい場合は、リストからメッセージを選択すれば、すぐに確認できます。
出力ファイル・ディレクトリの詳細情報を設定する画面です。
実行中画面の詳細情報表示のフォント、色情報の詳細を設定する画面です。
詳細なロギング有無の条件を指定する画面です。
実行中画面の詳細情報内メッセージリストへ追加しないメッセージを指定する画面です。
SECS Packet Logger (Monitor) 起動、停止の条件を設定する画面です。
SECS Message Viewerのメイン画面です。リリース版では、この画面でリアルタイムにメッセージの詳細を確認することができます。

※クリックすると大きな画面イメージが表示されます。

SECS Packet Logger の特徴は？

SECS Packet Logger（SECSパケットロガー）には、以下の特徴があります。
※SECS通信プロトコルは、HSMS(HSMS-SS)にのみ対応しています。SECS-Iには対応していません。
※SECS-Iに関する対応は、「SECS Serial Logger(Monitor)」 をご利用ください。
※IPv6には、対応していません。

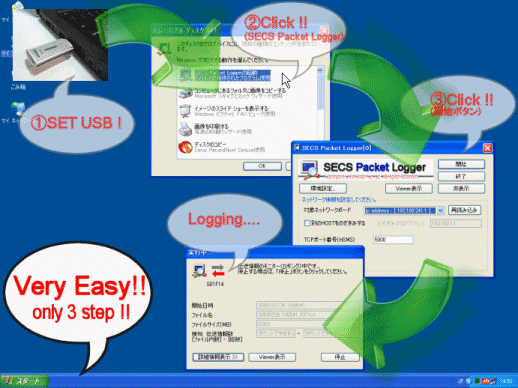

  • ＵＳＢへ挿して起動するだけで情報をロギングできます。
     正規版では、ＵＳＢフラッシュメモリにインストールされた状態で出荷されます。
    そのため、ＵＳＢのフラッシュメモリをロギング（モニター）したいＰＣへ指して、 ＵＳＢのフラッシュメモリの実行ファイルを起動すれば、簡単に情報をロギングできます(通信ログファイルへ出力します)。
    インストールは不要です。レジストリを一切汚しません。(Windows XP,2000 のみ)
    ※但し、ログインユーザに管理者の権限が必要です。



  • テキストファイル(通信ログ)に残るから簡単に解析ができます。
     ロギングされる情報は、全てテキストファイルで保存されます。そのため、メモ帳などですぐに確認することができます。
    また、更に詳細情報画面からも簡単にメッセージを確認できます。
    じっくり解析するためのSECS Message Viewerが同梱されています。
    ＳＥＣＳでロギングされたSECSメッセージのロギング(通信ログ)ファイルを、同梱のViewerで、じっくりと解析することができます。
    また、リアルタイムの読み込み更新することで、開発のデバッグとしても用いることができます。
    ※自動更新は、製品版のみです。試用版では、手動で更新することはできます。
    ※バイナリ情報（「全てのデータを保存」で保存したファイル）の読み込みは、製品版のみです。試用版では、読み込めません。
    SECS Message Viewerに関する詳細は、Viewerオンラインヘルプ を参照してください。

  • ターゲットとなるＳＥＣＳのメッセージを絞り込んで確認ができます。
     詳細情報画面では、画面に表示されるメッセージを不要なメッセージを見せなくすることができます。
    この指定を行うことで、問題となっているメッセージを探しだしやすくします。

  • ＳＥＣＳ(HSMS)パケットの負荷情報を解析ができます。
     ＳＥＣＳでロギングされたパケット数、パケットバイト数を時系列でＣＳＶ形式で採取することができます。
    あとで、どの時間帯で負荷が発生しているかなどの簡単な解析ができます。
    ※別途、設定が必要です。

  • 異常なパケットを破棄します。(2.00以降)
     TCP/IPのパケットの中には、不完全な情報をモニターすることがあります。
    そのような情報を破棄することができます。
    また、破棄せずに異常データとしてロギングすることもできます。詳しくは、環境設定の画面及びヘルプ を参照してください。

  • 英語版Windowsに対応しています。(2.10以降)
     使用言語が日本語以外の場合は、自動的に英語版(画面が全て英語で表示されます)が起動します。
    半導体装置関連は、英語版のWindows上で動作していることが多いため、そのような状況でも簡単にロギング（モニター）することができます。

  • 古いシステム、MAC-OSなどの別OSのシステムでも”のぞきみ”機能をつかって、ロギングできます。
     動作仕様に記述のあるOSでなくとも、「別のHOSTをのぞきみする」 機能をご利用いただくとロギングできます。

    ※本アプリケーションが、動作仕様に記述のあるOS以外で動作するという意味ではありません。
    　ロギングのターゲットシステムの同一ネットワーク上に動作仕様に記述のあるOSをのせたPCを接続することで実現します。
    　そのために、一部、準備するものが必要となります。
    　詳しくは、オンラインヘルプ を参照してください。


SECS Packet Logger の価格は？

SECS Packet Logger（SECSパケットロガー） 価格
  • 当社振込み購入時の 1ライセンス 価格(消費税込み)
 ¥40,950

  • 当社振込み購入時の有償Upgrade 1ライセンス 価格(消費税込み)
¥——–   有償Upgrade対象のバージョンはありません。
Paypal以外でのご購入方法はこちらをご覧ください お試し版ダウンロード
試用版では、以下の制約があります。
  • SECS Packet Loggerでは、１０パケットのロギングを行うか、１０分前後で自動的に終了します。また、ロギングを停止（自動停止も含む）した際、数秒間、次の操作を行えません。
  • SECS Packet Loggerでは、自動ロギングの機能が使えません。
  • SECS Message Viewerでは、自動ファイル更新（再読み込み）が行えません。（手動では可能です）

SECS Packet Logger の動作環境は？

【動作仕様】
OS Windows (R)2000
Windows (R)XP
Windows (R)Vista (V1.04以降対応)
※Vistaでは、パケット情報のロギング中は、自動的にモニター用のネットワークドライバーをインストールします。
そのためのレジストリへの書き込みを行います。
先のドライバーは、ロギングを終了した時点で、自動的にアンインストールされます。

上記以外の古いOSや別のOSでは、
「別のHOSTをのぞきみする」 機能をご利用ください。
詳しくは、オンラインヘルプ を参照してください。
CPU Pentium 1GHz以上(i386系)
Pentium 2GHz以上推奨(i386系) 64bitへの対応はできていません。
メモリ 128MB以上
256MB以上推奨
HDDの空き容量 インストール時約10MB(試用版のみ)
正規版では、インストールなしで動作しますので、HDDの容量に制約はありません。
但し、ロギング情報を書き込むディレクトリ（フォルダ）をHDDに指定している場合、そのHDDの容量までしかロギングされません。
※作成するロギングファイルの最大値の２倍の容量の空きを推奨します。
その他 PC/AT（DOS/V）互換機のみ対応。
USB1.0以上対応。（正規版では、提供されるUSBメモリを指しておく必要があります）
