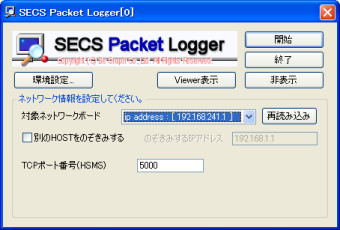

メイン画面の詳細について

ここでは、メイン画面の設定情報について説明します。

対象ネットワークボード
別のHOSTをのぞきみする
（のぞきみするIPアドレス）
TCPポート番号(HSMS)
SECS Viewerを起動する

対象ネットワークボード

ロギングしたい「対象ネットワークボード」を選択します。

【解説】
ここでは、ロギング対象可能なネットワークボード（ＬＡＮアダプター）を全てコンボボックスに一覧表示します。
もし、対象となるネットワークボードが見つからない場合は、「再読み込み」ボタンをクリックします。
それでも、見つからない場合は、ネットワークボードを再設定します。

【注意】
正しくネットワークケーブルや、ＬＡＮボードが挿入されていない場合などは、表示されないことがあります。

< 戻る | 次へ >
別のHOSTをのぞきみする
　（のぞきみするIPアドレス）
ロギングしたいＩＰアドレスが「対象ネットワークボード」と異なる場合に指定します。

【解説】
「別のHOSTをのぞきみする」とは、ロギングのターゲットＰＣとは別のＰＣを用意し、そのＰＣでロギングを行うことです。
この機能は、古いOSで、SECS Packet Loggerを、直接使えない、或いは、客先で運用しているＰＣなので触れないなどの場合にお使いいただくと便利な機能です。

例えば、同一ネットワーク上で、シェアードハブ（リピータハブ）を用いて、パケットをモニターしたい場合などは、ここで、モニターしたいＩＰアドレスを指定することで、指定したＩＰアドレスへの送信・受信のパケットをロギングすることができます。

実際に、これを実現するには、以下のような方法があります。
※詳しい説明は、以降にあります。
- シェアードハブ（リピータハブ）を使う
- スイッチングハブ（ポートミラーリング機能）を使う
- ブリッジ接続を使う
  昨今(2008.12現在)では、シェアードハブ（リピータハブ）は手に入りにくく、また、あったとしても100base-TXなどへ対応したハブは高価です。
  また、スイッチングハブについては、ポートミラーリング機能がついたものは、まだまだ、高価です。
  現在では、「ブリッジ接続を使う」方法は、イーサネット機器を（最近では、イーサネットは、少なくとも１つはPCにあるため）１つ追加するだけですから、ハブが手元にないユーザさまには、お手軽かもしれません。
- シェアードハブ（リピータハブ）を使う

  【準備するもの】
  - シェアードハブ（リピータハブ）が必要です。
  - ロギングを行うＰＣにネットワークアダプタ（LANボード）が必要です。

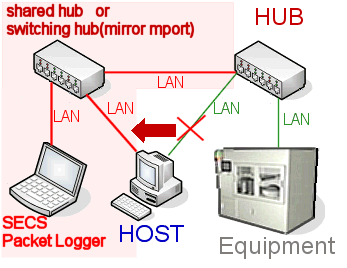

  ■接続例
- スイッチングハブ（ポートミラーリング機能）を使う

  【準備するもの】
  - ポートミラーリング機能付スイッチングハブが必要です。
  - ロギングを行うＰＣにネットワークアダプタ（LANボード）が必要です。
  ■接続例
  「シェアードハブ（リピータハブ）を使う」と同じ
  ※SECS Packet Logger 実行PCは、スイッチングハブのミラーリングポートへ接続します。
- ブリッジ接続を使う

  【準備するもの】
  - ロギングを行うＰＣにネットワークアダプタ（LANボード）×２が必要です。

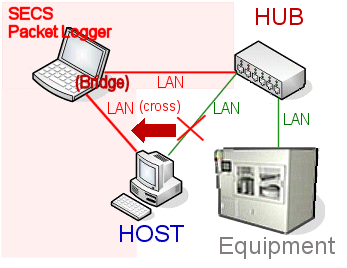

  ■接続例

  ※ターゲットPCとSECS Packet Logger 実行PCとの間は、直接接続する場合は、クロスケーブルで接続します。

  以降にWindos XPによるブリッジ接続の設定例を示します。
  例）
  ターゲットPC : 192.168.1.100
  半導体装置 : 192.168.1.101
  SECS Packet Logger 実行PC : 192.168.1.110 (ネットワーク上未使用のIPアドレスであること)
  として、説明します。
  1. SECS Packet Logger 実行PCにネットワークアダプターを２つ装着します。
  2. SECS Packet Logger 実行PCを起動し、[ コントロールパネル ] – [ ネットワーク接続 ] をクリックします。

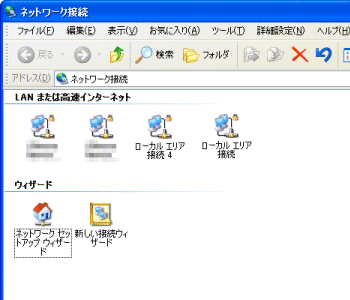

  3. 先に装着した２つのネットワークアダプターを確認します。
    この設定例では、「ローカル接続４」、「ローカル接続」がそれに相当します。
    ※先に装着した２つのアダプターに対応する接続が見つからない場合は、該ネットワークアダプタの取り扱い説明書を参照の上、正しく、インストール作業を行って下さい。

    ２つの接続アイコンを選択し、右クリックします。

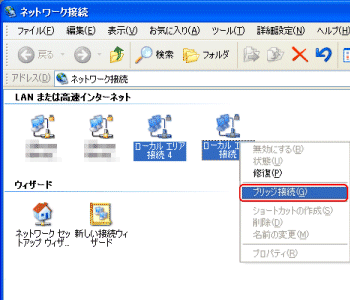

    下図のようなメニューが表示されますので、「ブリッジ接続」をクリックします。（既にブリッジ接続が存在する場合は、一旦、ブリッジ接続を削除されることをお勧めいたします）

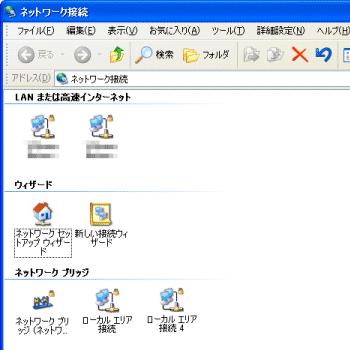

    下図のように、自動的にブリッジ接続のアイコンが追加されます。

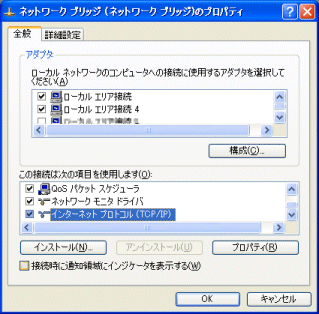

  4. 下図のように、「ネットワークブリッジ」を右クリックし、「プロパティ」をクリックします。

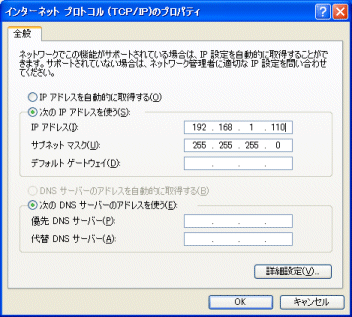

    通常のネットワークの設定と同様、IPアドレス、ネットマスクなどを設定します。

    ここでは、IPアドレスに 192.168.1.110 、ネットマスクに 255.255.255.0 を設定しています。

    最後に、「OK」をクリックして完了です。
  ※ターゲットPC 、半導体装置の設定情報は、特に変更する必要はありません。
< 戻る | 次へ >
TCPポート番号(HSMS)

ロギングしたい「TCPポート番号」を指定します。

【解説】
ロギングしたいＨＯＳＴがＨＳＭＳで使用しているＴＣＰポート番号を指定します。
デフォルトでは、５０００ポートです。

< 戻る | 次へ >

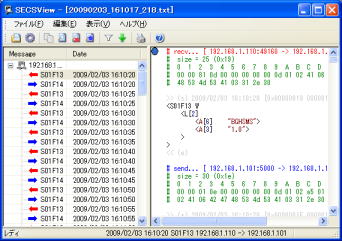

SECS Message Viewer を起動する

「Viewer表示」ボタンをクリックすると、 SECS Message Viewer を起動します。
現在、ロギング中であれば、現在、ロギングしているファイルを開きます。
ロギング中でなければ、空の SECS Message Viewer を起動します。
