ここでは、出力ファイル・ディレクトリの詳細設定情報について説明します。

  1. SECSログ保存先フォルダ
  2. 1ファイルの最大サイズ(MB)
  3. バイナリ情報も出力する。
  4. 統計情報をCSVファイルへ出力する。
  5. 統計データ集計タイマー(秒)
  6. 全ての伝送情報をバイナリファイルへ出力する。

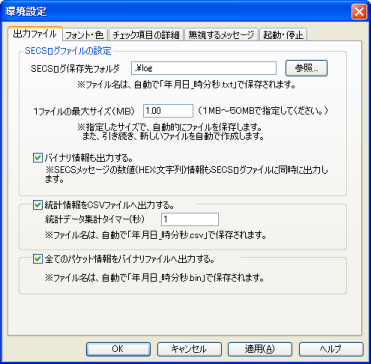

  1. メイン画面から、「環境設定」ボタンをクリックし、下記のタブを表示します。
    ※ロギング中の場合、一旦、停止した上で作業を行ってください。



    SECSログ保存先フォルダ
    ロギングしたテキストデータを書き込むフォルダ「SECSログ保存先フォルダ」を指定します。

    【解説】
    ロギングした結果をファイルとして保存します。そのファイルの保存先フォルダをここでは指定します。
    デフォルトでは、 SECS Serial Logger (Monitor) が存在するフォルダとなります。
    どこか正しいフォルダ名が不明な場合は、「参照」ボタンをクリックし、以下の画面から、フォルダを選択し、 「OK」ボタンをクリックすることでも指定可能です。


    1ファイルの最大サイズ(MB)
    ロギングしたテキストデータを書き込む「ファイルの最大サイズ(MB)」を指定します。

    【解説】
    ロギングした結果をファイルとして保存します。その1つのファイルの最大ファイルサイズ(1?50MBの範囲)をここでは指定します。
    デフォルトでは、2MBです。
    ここで指定したファイルサイズを超えた場合、自動的にファイル名を変更(日時)して、ロギングを継続します。
    例えば、2007/07/29 10:00:00 にロギングを開始し、2007/07/30 20:00:00 に指定されたファイルサイズを超えた場合、以下のファイルが存在します。
    20070729_100000_000.txt
    20070730_200000_000.txt
    この時、現在のロギング情報は、継続して「20070730_200000_000.txt」へ書き込まれています。
    バイナリ情報も出力する。
    ロギングしたSECS情報のバイナリ情報ダンプイメージを出力するか否かを指定します。

    【解説】

    例えば、バイナリ情報も出力にチェックした場合、以下のようなロギングが出力されます。
    # send... [ COM4 ]
    #  size = 25 (0x19)
    #  0  1  2  3  4  5  6  7  8  9  A  B  C  D  E  F     0123456789ABCFEF
    #  80 00 01 02 80 01 00 00 00 11 01 02 41 06 42 47     ... .......A.BG
    #  53 45 43 53 41 03 31 2e 30 03 e9                   SECSA.1.0.

    >> (s) 2009/02/18 14:41:18 [0x02 0000001C 19 80000102800100000011]
    <S01F02
        <L[2]
            <A[6]    "BGSECS">
            <A[3]    "1.0">
        >
    >
    << (e)

    バイナリ情報も出力にチェックしなかった場合、以下のようなロギングが出力されます。
    # send... [ COM4 ]
    >> (s) 2009/02/18 14:41:18 [0x02 0000001C 19 80000102800100000011]
    <S01F02
        <L[2]
            <A[6]    "BGSECS">
            <A[3]    "1.0">
        >
    >
    << (e)

    統計情報をCSVファイルへ出力する。
    このチェックボックスをチェックします。
    このチェックボックスのチェックを外すと、統計情報は、ロギングされなくなります。

    ファイルは、「SECSログ保存先フォルダ」で指定されたディレクトリにCSV形式で保存されます。
    統計データ集計タイマー(秒)
    1秒?60秒の間でサンプリングしたい秒間を指定します。(半角数値) 例えば、ここに11を設定した場合、
    11秒間隔で、統計データがサンプリングされることになります。
    全ての伝送情報をバイナリファイルへ出力する。
    チェックすると ファイルは、「SECSログ保存先フォルダ」で指定されたディレクトリにバイナリ形式で保存されます。
    チェックを外すとバイナリファイルの出力は行われません。
    バイナリファイル構成図
     7                     0
    +--+--+--+--+--+--+--+--+
    +-----------------------+
    | ヘッダ#1              |
    +-----------------------+
    | ヘッダ#2-1            |
    +-----------------------+
    ~                       ~
    | 伝送情報-1            |
    ~                       ~
    |                       |
    +-----------------------+
    | ヘッダ#2-2            |
    +-----------------------+
    ~                       ~
    | 伝送情報-2            |
    ~                       ~
    +-----------------------+
    |                       |
    ~                       ~
    |                       |
    +-----------------------+

    ヘッダ#1構成図(エンディアン変換なし)

     7                     0
    +--+--+--+--+--+--+--+--+
    +-----------------------+
    |                       | 0
    | ヘッダサイズ          |
    |                       |
    |                       | 3
    +-----------------------+
    |                       | 4
    | バージョン情報        |
    |                       |
    |                       | 7
    +-----------------------+
    |                       | 8
    | バージョンサイン      |
    |                       |
    |                       | 11
    +-----------------------+
    |                       | 12
    | 書き込みデータ数      |
    |                       |
    |                       | 15
    +-----------------------+
    |                       | 16
    | ロギング対象          |
    |     シリアルポート名  | :
    |                       | 35
    +-----------------------+
    |                       | 36
    | ロギング対象          |
    |     シリアルポート番号|
    |                       | 39
    +-----------------------+
    |                       | 40
    |   開始年月日時分秒    |
    |         :             | :
    |                       | 55
    +-----------------------+
    |                       | 56
    |   終了年月日時分秒    |
    |         :             | :
    |                       | 71
    +-----------------------+

    ヘッダ#2構成図(エンディアン変換なし)

     7                     0
    +--+--+--+--+--+--+--+--+
    +-----------------------+
    |                       | 0
    | ヘッダサイズ          |
    |                       |
    |                       | 3
    +-----------------------+
    |                       | 4
    | 伝送データサイズ      |
    |                       |
    |                       | 7
    +-----------------------+
    |                       | 8
    | 結合伝送データ数      |
    |                       |
    |                       | 11
    +-----------------------+
    |                       | 12
    |   Reserved            |
    |                       |
    |                       | 15
    +-----------------------+
    |                       | 16
    |     年月日時分秒      |
    |                       |
    |                       | 31
    +-----------------------+
    |                       | 32
    |   Reserved            |
    |                       |
    |                       | 35
    +-----------------------+


    ※各伝送データの先頭には、以下の制御情報が付加されています。
     7                     0
    +--+--+--+--+--+--+--+--+
    +-----------------------+
    |                       | 0
    | Reserved              |
    |                       | :
    |                       |
    |                       | 15
    +-----------------------+
    |                       | 16
    | データサイズ          |
    |                       |
    |                       | 19
    +-----------------------+
    |                       | 20
    | データ種別            |
    |                       |
    |                       | 23
    +-----------------------+
    * データ種別 :
    	0=	シリアルポートオープン
    	1=	シリアルポート読み込み(受信)
    	2=	シリアルポート書き込み(送信)
    	3=	シリアルポートクローズ
    	4=	シリアルポートフラッシュ
    	5=	シリアルポート設定
    	6=	シリアルポート設定


    編集を終えたら、「OK」ボタンをクリックします。設定した情報が反映されます。
