簡単なロギングの仕方
簡単なロギングの仕方
ここでは、簡単なロギングの開始と停止の仕方について説明します。
ロギングをはじめる(正規版)
ロギングをはじめる(試用版)
ロギングを終了する
【注意】
各OSによって画面イメージは、多少異なります。
各OSの画面になぞってご参照いただけますようお願い申し上げます。
ロギングをはじめる(正規版)
SECS Packet Logger (Monitor) の入ったUSBをロギングしたいPCのUSBポートへ挿入します。
< 戻る
|
次へ >

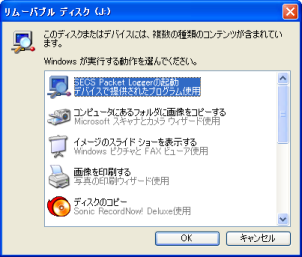

USBが挿入されたことが確認されると以下の画面が表示され、「SECS Packet Loggerの起動」をクリックします。
< 戻る
|
次へ >

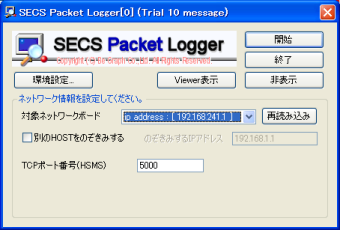

以下のメイン画面が表示され、ロギングしたい「対象ネットワークボード」を選択します。
【注意】
LANアダプタが1つしかない場合は、デフォルトの選択のまま次を行います。
LANアダプタが複数ある場合は、コンボボックスの中から対象となるIPアドレスを選択します。
< 戻る
|
次へ >
必要に応じて、
TCPポート番号(デフォルトは、5000)
等を設定します。(TCPポート番号は、確認する必要があります。)
ログファイルのフォルダ場所などの詳細な設定情報を変更する場合は、
環境設定
ボタンをクリックし、環境設定の各画面から情報の変更を行います。
< 戻る
|
次へ >
設定がおわったら、「開始」ボタンをクリックしてロギングを実行します。
以下のロギング中画面が表示され、ロギングを実施します。
<戻る
|
ロギングをはじめる(試用版)
SECS Packet Logger (Monitor) の試用版を使いたいPCへインストールします。
< 戻る
|
次へ >

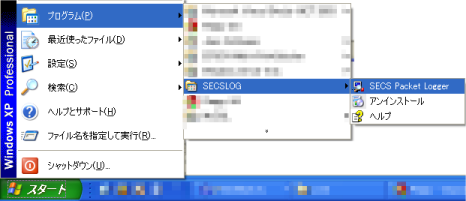

「スタート」ボタンをクリックし、「SECS Packet Logger」をクリックします。
< 戻る
|
次へ >
以下のメイン画面が表示され、ロギングしたい「対象ネットワークボード」を選択します。
【注意】
LANアダプタが1つしかない場合は、デフォルトの選択のまま次を行います。
LANアダプタが複数ある場合は、コンボボックスの中から対象となるIPアドレスを選択します。
< 戻る
|
次へ >
必要に応じて、
TCPポート番号(デフォルトは、5000)
等を設定します。(TCPポート番号は、確認する必要があります。)
ログファイルのフォルダ場所などの詳細な設定情報を変更する場合は、
環境設定
ボタンをクリックし、環境設定の各画面から情報の変更を行います。
< 戻る
|
次へ >
設定がおわったら、「開始」ボタンをクリックしてロギングを実行します。
以下のロギング中画面が表示され、ロギングを実施します。
<戻る
|
ロギングを終了する
ロギング中画面から「停止」ボタンをクリックします。
<戻る
|
次へ>
メイン画面から「終了」ボタンをクリックします。
<戻る
|
